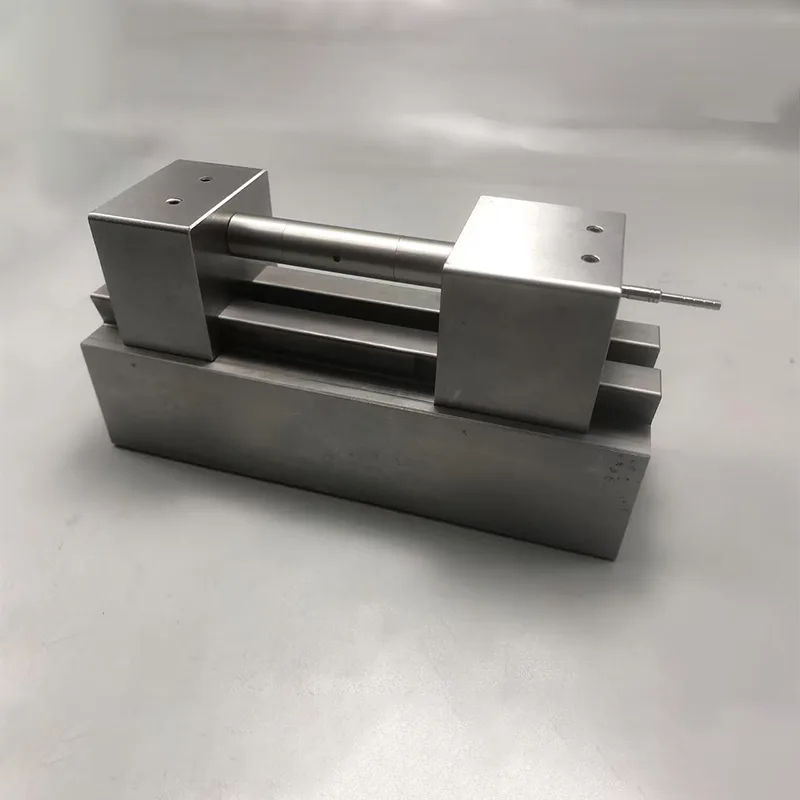

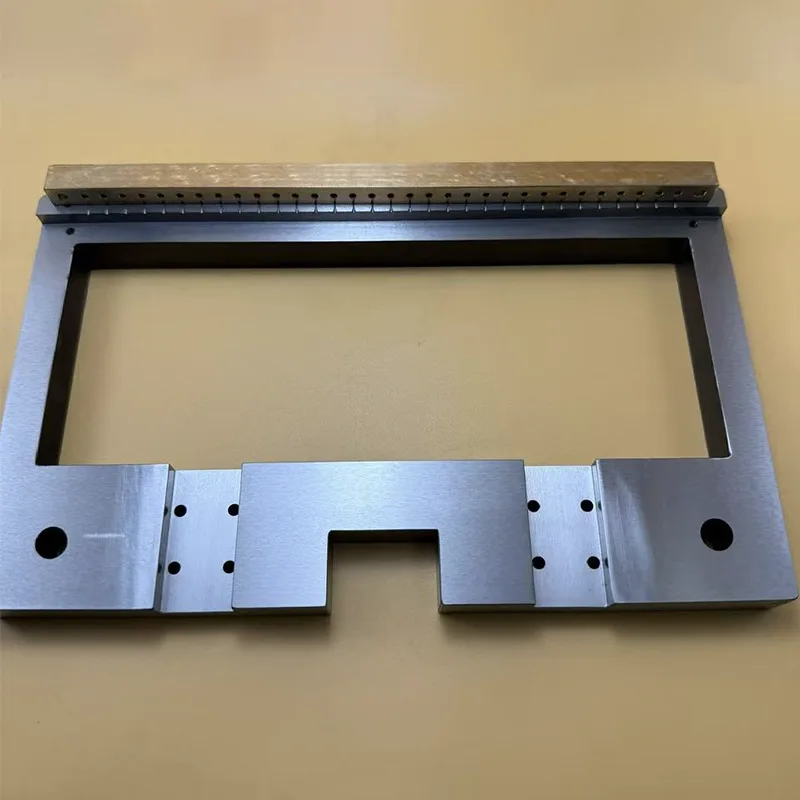

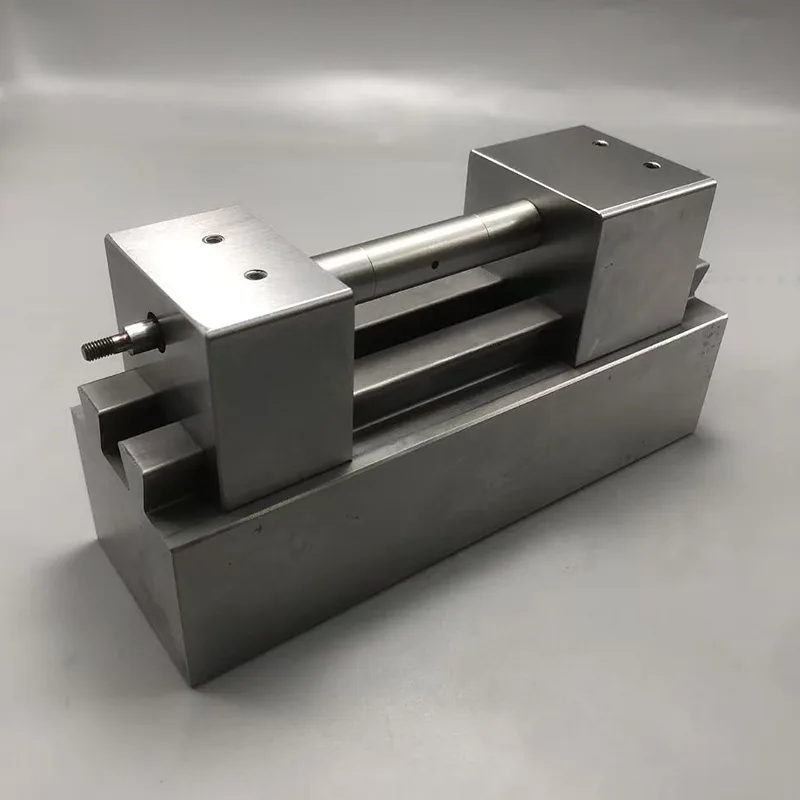

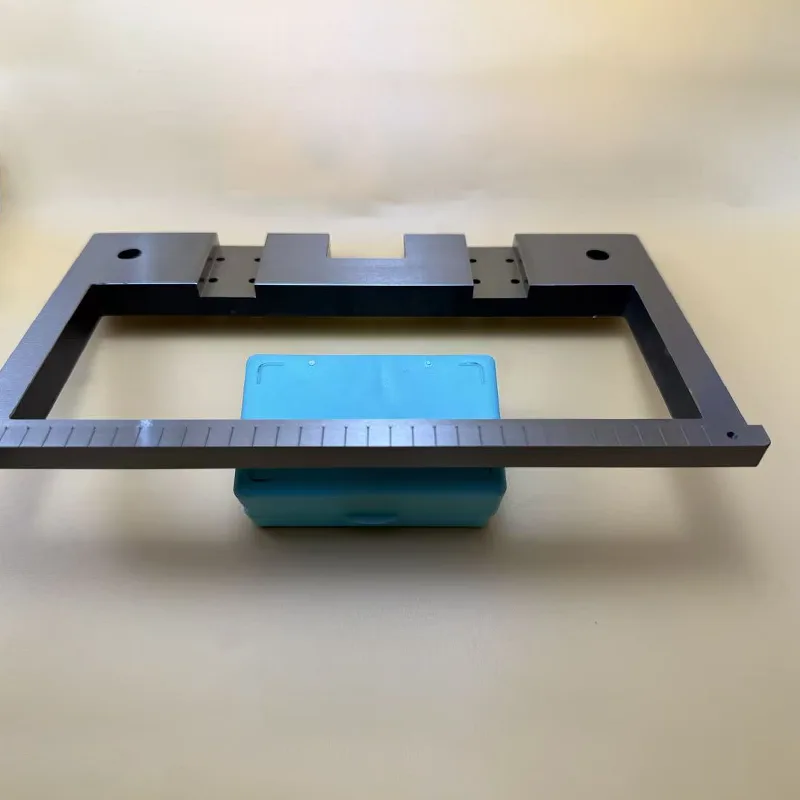

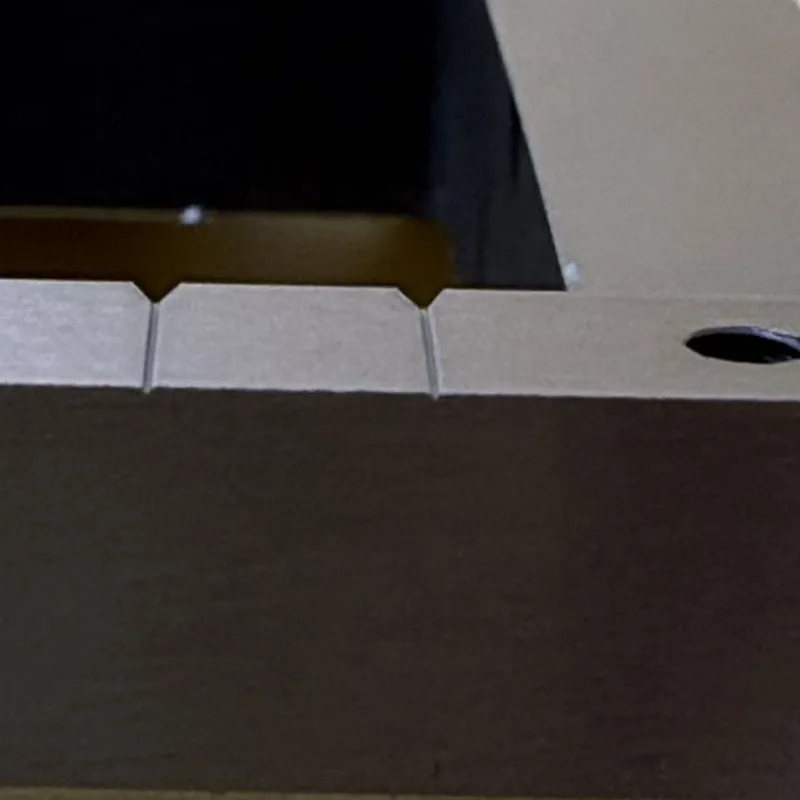

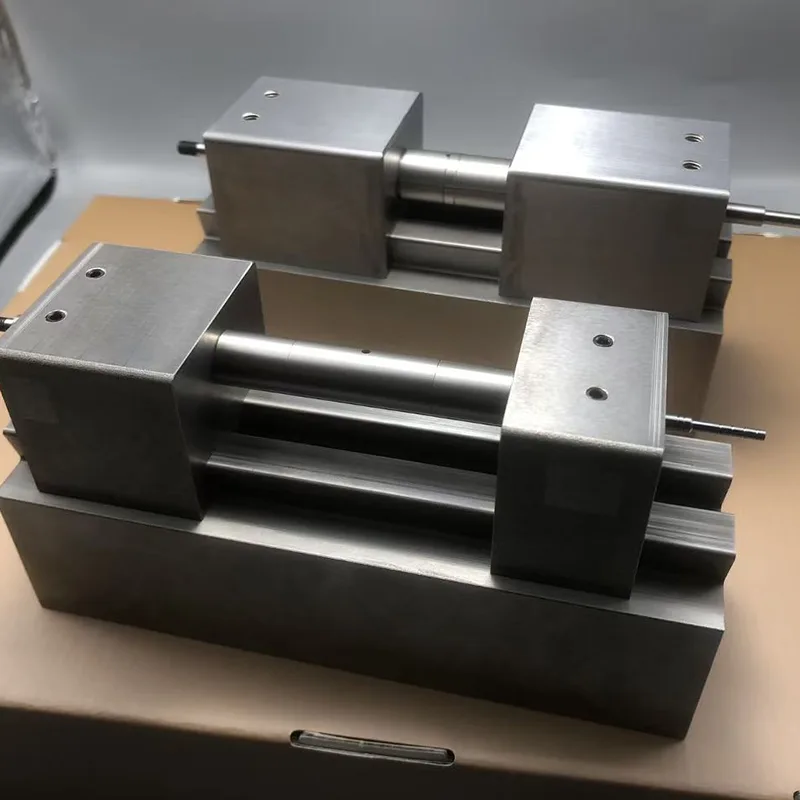

সমাবেশ টুলিং ফিক্সচার

জিনচেং অ্যাসেম্বলি টুলিং ফিক্সচারের পারফরম্যান্স সুবিধা

1. যথার্থ পজিশনিং সিস্টেম: মিলিমিটার-স্তরের নির্ভুলতার সাথে "রেফারেন্স গ্যারান্টি"

পজিশনিং কম্পোনেন্টগুলি উচ্চ-কঠোরতা মিশ্র ধাতু দিয়ে তৈরি (যেমন 40Cr নিভে যাওয়া এবং টেম্পারড, সারফেস কোঞ্চিং হার্ডনেস HRC50-55-এ পৌঁছে) এবং সঠিকভাবে স্থল। পজিশনিং পিন এবং পজিশনিং ব্লকের মাত্রিক সহনশীলতা ±0.01mm এর মধ্যে নিয়ন্ত্রিত হয়। একটি মাল্টি-ডিরেকশনাল অ্যাডজাস্টেবল পজিশনিং স্ট্রাকচার দিয়ে সজ্জিত, এটি X/Y/Z অক্ষ এবং ঘূর্ণন দিকনির্দেশগুলির জন্য সূক্ষ্ম-টিউনিং বিভাগগুলিকে সমর্থন করে, যা উপাদানগুলির বিভিন্ন ব্যাচের মিনিট মাত্রিক বিচ্যুতির সাথে সঠিকভাবে মেলে। জটিল ওয়ার্কপিস যেমন বাঁকা পৃষ্ঠতল এবং বাঁকানো পৃষ্ঠগুলির জন্য, একটি প্রোফাইলিং পজিশনিং ডিজাইন গৃহীত হয় যাতে নিশ্চিত করা হয় যে পজিশনিং পৃষ্ঠটি ওয়ার্কপিস পৃষ্ঠের সাথে 100% সংস্পর্শে রয়েছে, কার্যকরভাবে সমাবেশ প্রক্রিয়ার সময় স্থানচ্যুতি বিচ্যুতি এড়াতে। সমাবেশের নির্ভুলতা স্থিরভাবে 0.02-0.05 মিমি পরিসরের মধ্যে নিয়ন্ত্রিত হয়, যা ম্যানুয়াল সমাবেশের সমাবেশ নির্ভুলতার চেয়ে অনেক বেশি উচ্চতর।

2. স্মার্ট ক্ল্যাম্পিং ডিভাইস: নিরাপত্তা এবং নমনীয়তার "ব্যালেন্স টেকনিক"

এটি বায়ুসংক্রান্ত, জলবাহী বা বৈদ্যুতিক হিসাবে মাল্টি-পাওয়ার ক্ল্যাম্পিং মোড গ্রহণ করে। ক্ল্যাম্পিং ফোর্স ওয়ার্কপিসের উপাদান বৈশিষ্ট্য (পরিসীমা 50-5000N) অনুযায়ী সামঞ্জস্য করা যেতে পারে। ক্ল্যাম্পিং স্ট্যাটাসে রিয়েল-টাইম ফিডব্যাক দেওয়ার জন্য এটি একটি প্রেসার সেন্সর দিয়ে সজ্জিত। যখন বল মান নিরাপদ পরিসীমা অতিক্রম করে, এটি স্বয়ংক্রিয়ভাবে থামবে এবং ওয়ার্কপিসের ক্ষতি প্রতিরোধ করতে অ্যালার্ম করবে। ক্ল্যাম্পিং মেকানিজম একটি দ্রুত-প্রতিক্রিয়া নকশা গ্রহণ করে, ক্ল্যাম্পিং/রিলিজিং অ্যাকশন 0.3 সেকেন্ডের বেশি সময় নেয় না। ইন্টারলকিং কন্ট্রোল লজিকের সাথে মিলিত, এটি একাধিক স্টেশনে সিঙ্ক্রোনাস ক্ল্যাম্পিং অর্জন করতে পারে, উল্লেখযোগ্যভাবে সহায়ক অপারেশন সময় কমিয়ে দেয়। দুর্বল বা পাতলা-প্রাচীরযুক্ত অংশগুলির জন্য, নমনীয় ক্ল্যাম্পিং প্যাড (যেমন পলিউরেথেন বা নাইলন সামগ্রী) সরবরাহ করা হয় যাতে পৃষ্ঠের স্ক্র্যাচ বা ওয়ার্কপিসের বিকৃতি রোধ করার সময় ক্ল্যাম্পিংয়ের নির্ভরযোগ্যতা নিশ্চিত করা হয়।

3. মডুলার গঠন: দ্রুত অভিযোজনের জন্য "উৎপাদন নমনীয়তা"

প্রধান ফ্রেমটি অ্যালুমিনিয়াম প্রোফাইল বা কার্বন ইস্পাত ঢালাই কাঠামো দিয়ে তৈরি, এবং দীর্ঘমেয়াদী ব্যবহারের সময় কোনও বিকৃতি নিশ্চিত না করে চাপ দূর করার জন্য বার্ধক্যজনিত চিকিত্সার মধ্য দিয়ে যায়। মূল কার্যকরী উপাদান (পজিশনিং ব্লক, ক্ল্যাম্পিং সিলিন্ডার, গাইড হাতা) মানসম্মত ইন্টারফেস ডিজাইন গ্রহণ করে, দ্রুত বিচ্ছিন্নকরণ এবং প্রতিস্থাপন সমর্থন করে। এটি 30 মিনিটের মধ্যে বিভিন্ন পণ্যের জন্য টুলিং সুইচ সম্পূর্ণ করতে পারে, ছোট ব্যাচ এবং একাধিক জাতের উত্পাদন প্রয়োজনীয়তা পূরণ করে। ইতিমধ্যে, ফ্রেমওয়ার্ক সম্প্রসারণ ইন্টারফেসগুলি সংরক্ষণ করে, যা "টুলিং এবং উত্পাদন লাইন" এর মধ্যে বিরামহীন সংযোগ অর্জন করে উত্পাদন প্রক্রিয়ার আপগ্রেড প্রয়োজনীয়তা অনুসারে সনাক্তকরণ সেন্সর এবং স্বয়ংক্রিয় ফিডিং মেকানিজমের মতো কার্যকরী মডিউল যোগ করতে পারে।

4. মানবীকরণ এবং নিরাপত্তা: অপারেশনের জন্য থ্রেশহোল্ড কম করার জন্য একটি "নিরাপত্তা জাল"

টুলিংয়ের বিন্যাসটি "আর্গোনমিক্স" এর নীতি অনুসরণ করে, যার অপারেশন উচ্চতা 750-900 মিমি পরিসরের মধ্যে নিয়ন্ত্রিত হয়। ক্ল্যাম্পিং অপারেশন পায়ের সুইচ বা টাচ বোতাম গ্রহণ করে, পুনরাবৃত্তিমূলক ক্রিয়াগুলি হ্রাস করে যেমন বাঁকানো এবং হাত তোলা এবং শ্রমিকদের শ্রমের তীব্রতা হ্রাস করে। দ্বৈত নিরাপত্তা সুরক্ষা দিয়ে সজ্জিত: যান্ত্রিক স্তরে, একটি অ্যান্টি-মিসঅপারেশন ইন্টারলক ডিভাইস গৃহীত হয়। যখন ওয়ার্কপিসটি জায়গায় না থাকে, তখন ক্ল্যাম্পিং প্রক্রিয়া শুরু করা যায় না। বৈদ্যুতিক স্তরে, অস্বাভাবিক পরিস্থিতিতে দ্রুত প্রতিক্রিয়া নিশ্চিত করতে জরুরী স্টপ বোতাম এবং শব্দ এবং হালকা অ্যালার্ম ডিভাইসগুলি গ্রহণ করা হয়। টুলিংয়ের পৃষ্ঠটি ইলেক্ট্রোস্ট্যাটিক পাউডার আবরণ দিয়ে চিকিত্সা করা হয়, যা তেল-প্রমাণ এবং মরিচা-প্রমাণ। তদুপরি, অপারেশনের সময় বাম্প এবং স্ক্র্যাচের ঝুঁকি এড়াতে কোণ এবং প্রান্তগুলি আর্ক ট্রানজিশনের সাথে ডিজাইন করা হয়েছে।

5. স্থায়িত্ব এবং রক্ষণাবেক্ষণের সহজতা: ব্যবহারের খরচ কমানোর জন্য "দীর্ঘমেয়াদী কার্যকারিতা"

মূল চলমান অংশগুলি (যেমন গাইড শ্যাফ্ট এবং সিলিন্ডার পিস্টন) আমদানি করা সিল এবং লুব্রিকেটিং গ্রীস গ্রহণ করে, যা পরিধান-প্রতিরোধী এবং বার্ধক্য-প্রতিরোধী। সাধারণ ব্যবহারের অবস্থার অধীনে, মূল উপাদানগুলির পরিষেবা জীবন এক মিলিয়ন বার পৌঁছতে পারে। টুলিং কেন্দ্রীভূত তৈলাক্তকরণ ইন্টারফেস এবং তেল স্তর পর্যবেক্ষণ উইন্ডোজ দিয়ে সজ্জিত করা হয়. নিয়মিত রক্ষণাবেক্ষণের জন্য জটিল বিচ্ছিন্নকরণের প্রয়োজন ছাড়াই শুধুমাত্র গ্রীস পুনরায় পূরণ করা প্রয়োজন। দুর্বল অংশগুলি (যেমন লোকেটিং পিন এবং ক্ল্যাম্পিং প্যাড) হল সমস্ত প্রমিত আনুষাঙ্গিক, যা ক্রয় এবং প্রতিস্থাপনের জন্য সুবিধাজনক, উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণ খরচ এবং ডাউনটাইম হ্রাস করে।

সমাবেশ টুলিং ফিক্সচার পণ্য অ্যাপ্লিকেশন ক্ষেত্র

স্বয়ংচালিত উত্পাদন ক্ষেত্রে: এটি ইঞ্জিন ব্লক, ট্রান্সমিশন কেস এবং চ্যাসিস অ্যাসেম্বলির মতো মূল উপাদানগুলির সমাবেশের জন্য উপযুক্ত, সুনির্দিষ্ট প্রেস-ফিটিং এবং বিয়ারিং, গিয়ার এবং সিলের অবস্থান অর্জন, পাওয়ার সিস্টেমের সমাবেশের নির্ভুলতা নিশ্চিত করে এবং পরবর্তী ব্যর্থতার ঝুঁকি হ্রাস করে।

মহাকাশ ক্ষেত্রে: আমরা বিমানের ইঞ্জিনের ব্লেড এবং ফুসেলেজ স্ট্রাকচারাল উপাদানগুলির মতো উচ্চ-নির্ভুল ওয়ার্কপিসগুলির জন্য কাস্টমাইজড পজিশনিং এবং ক্ল্যাম্পিং সমাধান প্রদান করি, বিমানের ফ্লাইট নিরাপত্তা নিশ্চিত করতে কঠোর সমাবেশ সহনশীলতার প্রয়োজনীয়তা (≤0.01mm) পূরণ করে।

ইলেকট্রনিক্স এবং বৈদ্যুতিক যন্ত্রপাতির ক্ষেত্রে: এটি মোবাইল ফোন ফ্রেম, কম্পিউটার মাদারবোর্ড এবং নতুন শক্তি ব্যাটারি উপাদানগুলির সমাবেশের জন্য উপযুক্ত। এটি নমনীয় ক্ল্যাম্পিং এবং ইলেকট্রনিক উপাদানগুলির ক্ষতি রোধ করতে এবং সারফেস মাউন্ট টেকনোলজি (এসএমটি) এবং সোল্ডারিংয়ের মতো পরবর্তী প্রক্রিয়াগুলির পাসের হার উন্নত করতে সুনির্দিষ্ট নির্দেশিকা গ্রহণ করে।

নির্মাণ যন্ত্রপাতির ক্ষেত্রে: খননকারী বালতি এবং লোডার ফ্রেমের মতো বড় কাঠামোগত উপাদানগুলির জন্য, আমরা মাল্টি-স্টেশন লিঙ্কেজ টুলিং প্রদান করি যাতে বোল্ট শক্ত করা এবং ওয়েল্ড সীম পজিশনিংয়ের মতো প্রসেসগুলিতে প্রমিত ক্রিয়াকলাপগুলি অর্জন করা যায়, যা সমাবেশের দক্ষতা 30% এর বেশি বৃদ্ধি করে।

কাস্টমাইজড পরিষেবা এবং প্রযুক্তিগত সহায়তা

জিনচেং "প্রয়োজনীয়তা বিশ্লেষণ - সমাধান নকশা - প্রোটোটাইপ উত্পাদন - ব্যাপক উত্পাদন - বিক্রয়োত্তর রক্ষণাবেক্ষণ" কভার করে একটি সম্পূর্ণ-প্রক্রিয়া পরিষেবা সরবরাহ করে। প্রযুক্তিগত দল 3D মডেলিং এবং সিমুলেশন বিশ্লেষণ পরিচালনা করতে পারে ওয়ার্কপিস অঙ্কন, সমাবেশ প্রক্রিয়া এবং গ্রাহকের দ্বারা প্রদত্ত উত্পাদন চক্রের প্রয়োজনীয়তার উপর ভিত্তি করে এবং সমাবেশের হস্তক্ষেপ এবং অবস্থানগত বিচ্যুতির মতো সমস্যাগুলি আগাম এড়াতে পারে। ডেলিভারির পরে, পেশাদার প্রযুক্তিবিদদের সাইটে ইনস্টলেশন, কমিশনিং এবং অপারেশন প্রশিক্ষণের জন্য সরবরাহ করা হবে এবং 12 মাসের বিনামূল্যের ওয়ারেন্টি পরিষেবা, আজীবন প্রযুক্তিগত সহায়তা এবং আনুষঙ্গিক সরবরাহ সরবরাহ করা হবে যাতে উত্পাদন প্রক্রিয়ার সাথে অ্যাসেম্বলি টুলিং ফিক্সচারের দীর্ঘমেয়াদী অভিযোজন নিশ্চিত করা যায়।
